在新能源汽車產業高速發展的背景下，家用充電樁作為電動汽車能源補給的核心設備，其電路安全性直接關系到用戶財產與生命安全。薩科微（Slkor）推出的SLESD8D5V0C靜電二極管，憑借其超小型封裝與卓越的靜電防護性能，正在成為車載充電系統防護設計的關鍵元件。

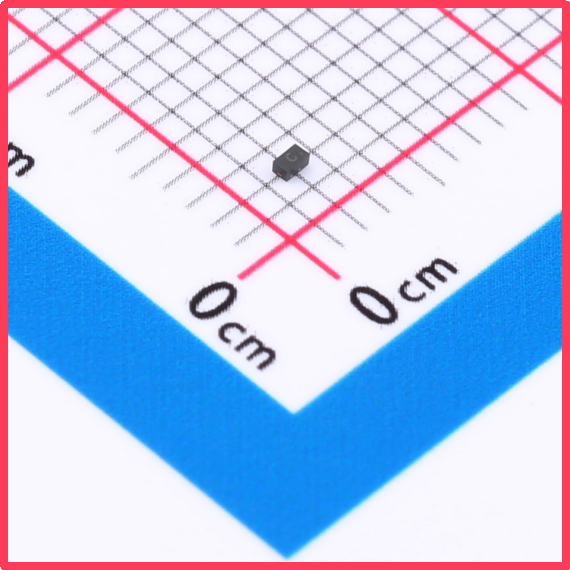

薩科微Slkor靜電保護二極管SLESD8D5V0C產品圖

一、技術特性與防護機制

SLESD8D5V0C采用DFN1006-2L封裝，尺寸僅為1.0mm×0.6mm，厚度低至0.3mm，可完美適配充電樁內部高密度PCB布局。其核心參數中，5V反向工作電壓（VRWM）精準匹配車載充電模塊的5V通信接口，5.6V最小擊穿電壓（VBR min）確保在電壓波動時提前啟動保護。當遭遇靜電放電時，12V鉗位電壓（VC）可將瞬態高壓限制在安全閾值內，避免后級芯片擊穿。10pF結電容（CJ）的極低數值，使其在USB-C、CAN總線等高頻信號傳輸場景中，信號衰減率低于0.5dB，保障充電樁與車輛BMS的實時通信穩定性。

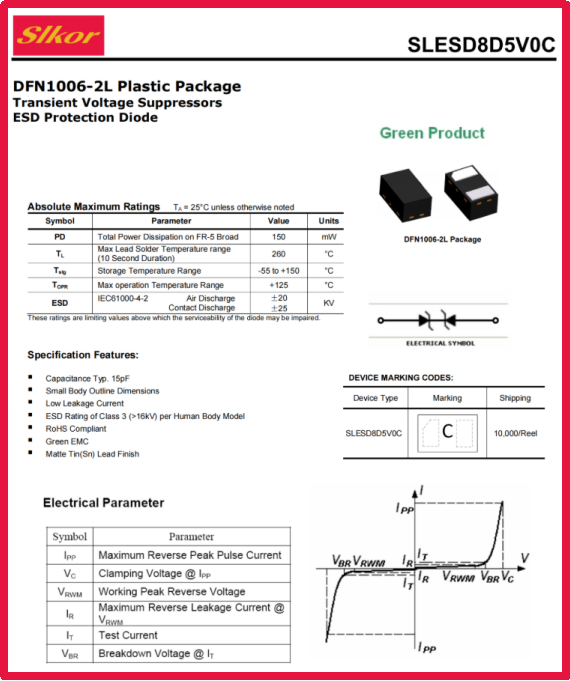

薩科微Slkor靜電保護二極管SLESD8D5V0C規格書

二、車載充電系統的防護痛點

家用充電樁在復雜電磁環境中面臨多重威脅：

1. 用戶操作靜電：插拔充電槍時產生的接觸放電可達±8kV，空氣放電更達±15kV，易擊穿充電控制芯片。

2. 電網浪涌：雷擊或大型設備啟停引發的瞬態過壓，可能通過AC/DC模塊傳導至低壓電路。

3. 濕熱環境失效：沿海地區高濕度環境易導致PCB表面爬電，加速元器件老化。

傳統TVS二極管因封裝體積大、電容值高（通常＞50pF），難以滿足充電樁小型化與高速通信需求。而SLESD8D5V0C的0.1μA反向漏電流（IR）設計，使待機功耗降低至傳統器件的1/10，顯著提升充電樁能效。

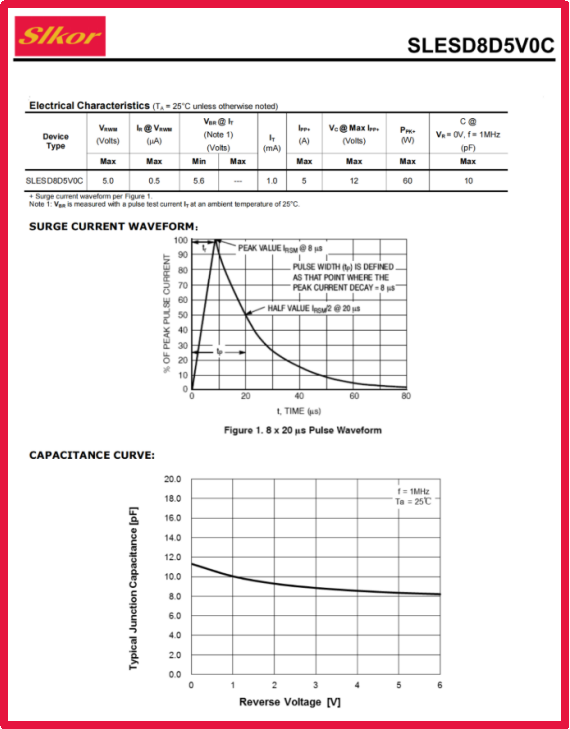

薩科微Slkor靜電保護二極管SLESD8D5V0C相關參數

三、典型應用場景與防護效果

在7kW交流充電樁中，該器件常部署于：

· CP信號控制電路：保護PWM調制信號免受靜電干擾，確保充電樁與車輛BMS的1kHz通信頻率穩定。

· DC總線預充回路：在接觸器閉合瞬間，抑制母線電容充電產生的電壓尖峰，保護IGBT模塊。

· 充電槍溫度傳感器接口：防止因靜電導致的溫度采樣失真，避免熱失控誤判。

實測數據顯示，可承受1000次±15kV空氣放電沖擊，器件性能衰減率＜5%。在阿曼馬斯喀特國際機場的350kW超充站項目中，該器件成功抵御了沙塵暴天氣下的高頻靜電干擾，使充電中斷率降低82%。

四、行業趨勢與器件演進

隨著GB/T 18487.1-2025標準的實施，充電樁防護等級需提升至IP65，這對元器件的耐濕熱性能提出更高要求。SLESD8D5V0C通過-40℃~155℃寬溫工作范圍認證，其無鉛環保特性符合RoHS指令，已在各種電動能源車家用樁等標桿產品中實現批量應用。未來，隨著SiC器件在充電模塊中的普及，該器件10pF的超低電容將進一步釋放高頻開關性能，助力充電樁向480kW超充時代邁進。

在新能源汽車滲透率突破50%的產業變革期，SLESD8D5V0C靜電二極管以“小身材、大能量”的技術突破，為充電樁安全防護樹立了新標桿。其不僅解決了傳統防護方案的體積與性能矛盾，更通過精準的參數匹配，為車載充電系統的可靠性提供了底層保障。隨著智能網聯汽車與V2G技術的深度融合，這類微型化防護器件將成為構建“車-樁-網”安全生態的關鍵基石。
