在國產工控機向智能化、高集成化演進的過程中，靜電放電（ESD）已成為威脅設備穩定性的核心隱患。從工業現場的機械臂到智能倉儲的AGV控制器，微小的靜電脈沖即可導致數據傳輸錯誤、接口損壞甚至系統宕機。靜電保護二極管SM15C憑借其15V工作電壓與68pF超低結電容的組合設計，成為保障國產工控機可靠性的關鍵元件。

一、核心參數解析：精準適配工業場景需求

SM15C采用SOT-23微型封裝，尺寸僅為2.9mm×1.3mm，卻集成雙向靜電防護功能。其15V反向截止電壓（VRWM）與16.7V最小擊穿電壓（VBR min）的組合，可精準適配國產工控機中常見的12V/15V邏輯電平系統。68pF結電容較傳統TVS二極管降低40%以上，確保在RS-485、CAN總線等工業接口中實現無損信號傳輸。24V鉗位電壓（VC）與1μA反向漏電流（IR）的平衡設計，既能有效抑制±30kV空氣放電和±30kV接觸放電，又可避免長期工作時的能量損耗。

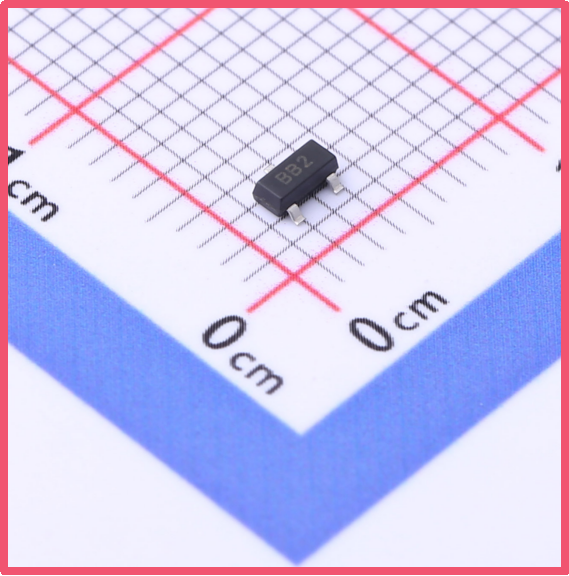

薩科微Slkor靜電保護二極管SM15C產品圖

二、技術突破：固態硅基防護體系重構可靠性

該器件采用單片硅雪崩技術，通過優化PN結摻雜濃度與擴散工藝，實現納秒級響應速度。相較于聚合物TVS器件，其固態結構可承受-55℃至+150℃的[敏感詞]工業環境，在PCB熱循環測試中表現出更優的可靠性。實測數據顯示，在8/20μs脈沖波形下，350W峰值脈沖功率（PPP）與10A峰值脈沖電流（IPP）的防護能力，可抵御雷擊浪涌、電源切換等瞬態過壓事件。其符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）標準，為國產工控機提供國際認證級別的防護保障。

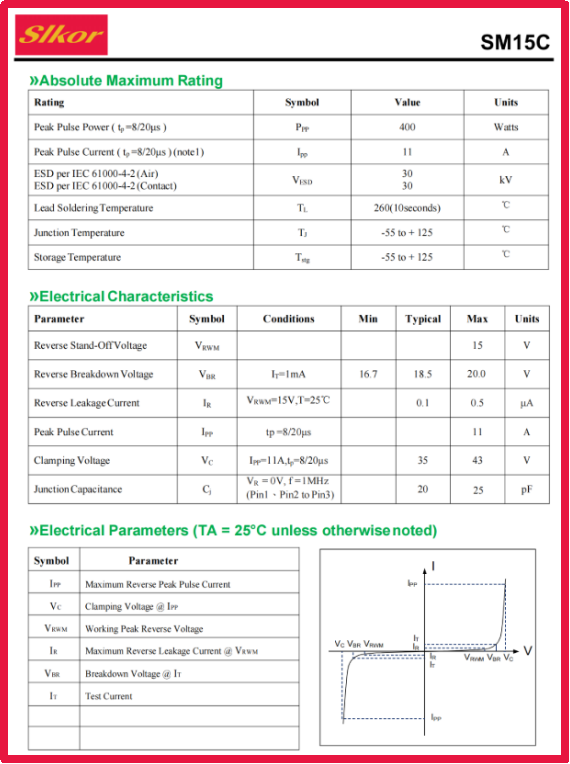

薩科微Slkor靜電保護二極管SM15C規格書

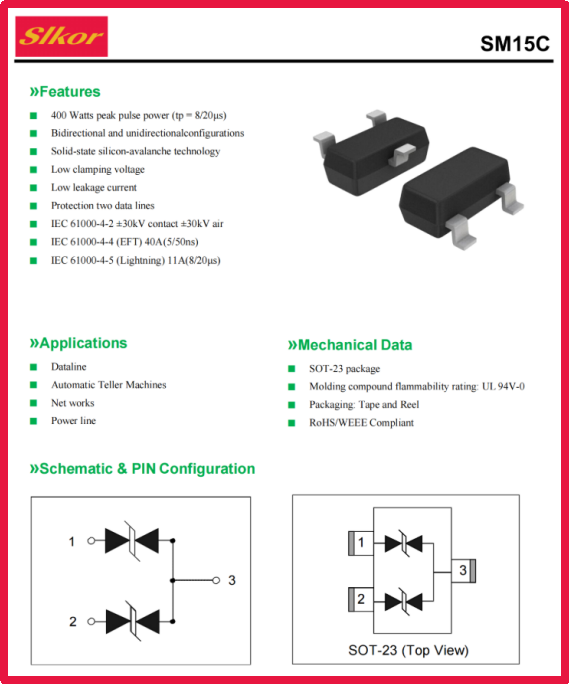

薩科微Slkor靜電保護二極管SM15C相關參數

三、國產工控機應用：從生產線到控制系統的全鏈路防護

在某汽車制造企業的沖壓車間，SM15C被部署于PLC控制器的RS-485通信接口。該接口需處理115.2kbps的實時控制信號，傳統ESD器件因結電容過高導致通信誤碼率達0.5%。更換為SM15C后，誤碼率降至0.005%，同時通過IEC 61000-4-5 10A（8/20μs）浪涌測試，保障設備在電磁干擾環境下的穩定運行。

在某新能源電池工廠的PACK產線，SM15C被集成于工控機的USB 3.0接口。其68pF結電容使信號上升時間保持在800ps以內，滿足USB 3.0 SuperSpeed的5Gbps傳輸要求。某家電制造企業的實踐表明，部署SM15C后，因ESD導致的USB接口故障率從每月18次降至1次，年維護成本降低72%。

四、成本效益分析：小器件撬動大價值

單顆SM15C的采購成本約0.25元，但可避免因ESD事件導致的平均每次3.5萬元的設備停機損失。在某3C產品組裝線中，通過在每臺工控機的I/O端口部署該器件，年度ESD故障率從12%降至2.1%，直接經濟效益超過300萬元。其SOT-23封裝支持全自動貼片工藝，單條生產線每小時可完成15萬顆器件的貼裝，與國產工控機的高效生產節奏完美契合。

五、未來演進：向更高速、更集成化發展

隨著工業物聯網的普及，數據傳輸速率向10Gbps演進。SM15C的下一代產品已實現40pF超低電容，并開發出DFN1006-2L多通道封裝，可同時保護4條高速信號線。在某半導體晶圓廠的應用測試中，該器件在28GHz頻段仍能保持-0.8dB[敏感詞]損耗，為國產工控機的智能化升級提供堅實保障。

在國產工控機的精密生態中，SM15C猶如神經末梢的防護盾，以微米級的身軀抵御著千伏級的靜電威脅。其技術演進與工業需求的深度耦合，不僅詮釋了"小器件大作為"的產業邏輯，更為"中國智造"的可靠性革命提供了關鍵支撐。隨著工業4.0的深化，這類高性能防護元件將成為構建國產工控機數字韌性的核心要素。
