產品名稱

MOS管 SL2343

制造商

薩科微Slkor

概述

SL2343 是一款P溝道MOS場效應晶體管，專為需要可靠的開關和放大的電子應用而設計。其低漏源電壓、低導通電阻以及緊湊的SOT-23封裝使其適用于空間受限的應用。

電氣特性

漏源電壓(Vdss): -30V

連續漏極電流(Id): -4.0A

導通電阻(RDS(on)@Vgs,Id): 0.043Ω@-10V, -4.0A

閾值電壓(Vgs(th)@Id): -3V@-250uA

封裝和引腳

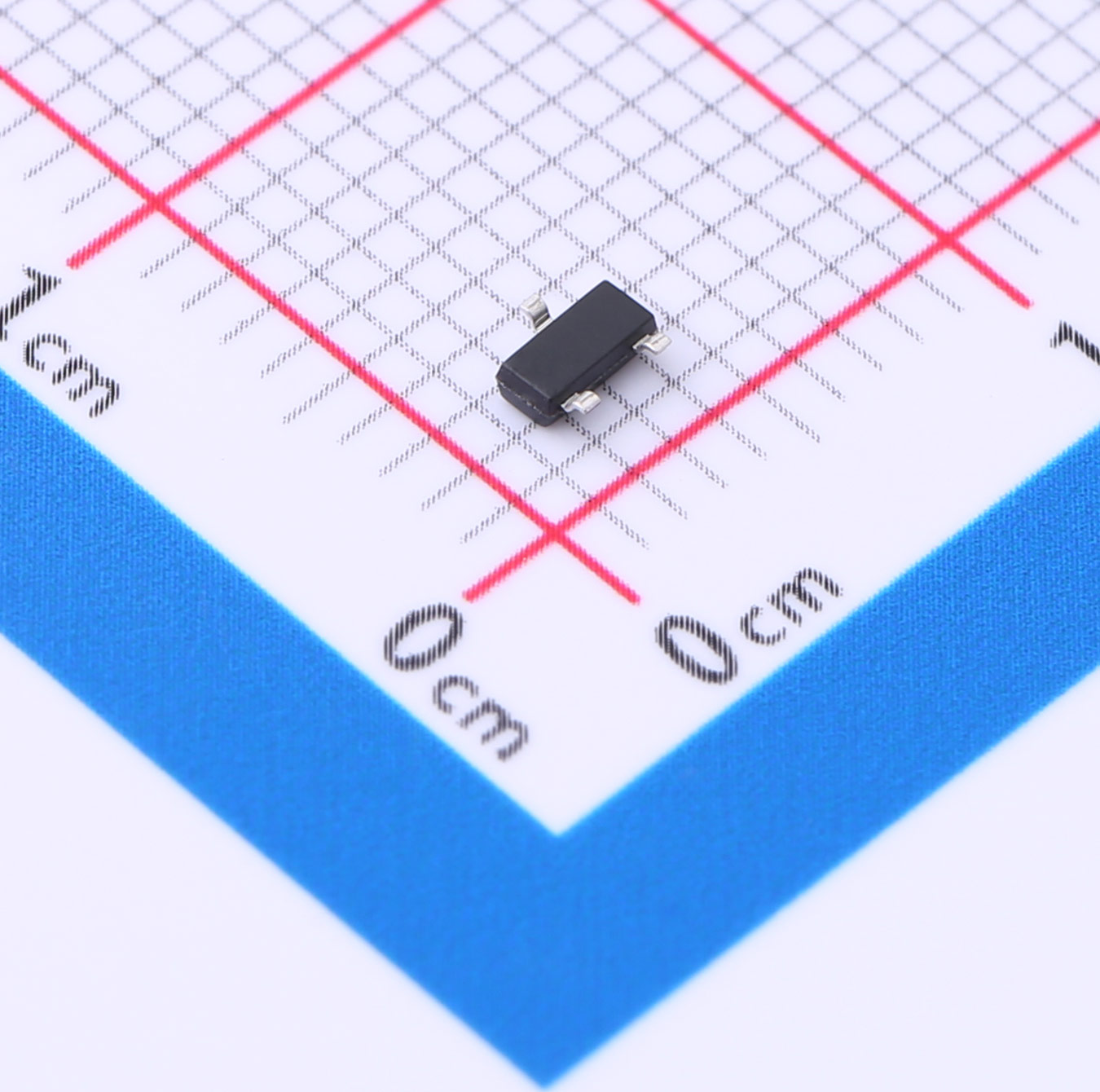

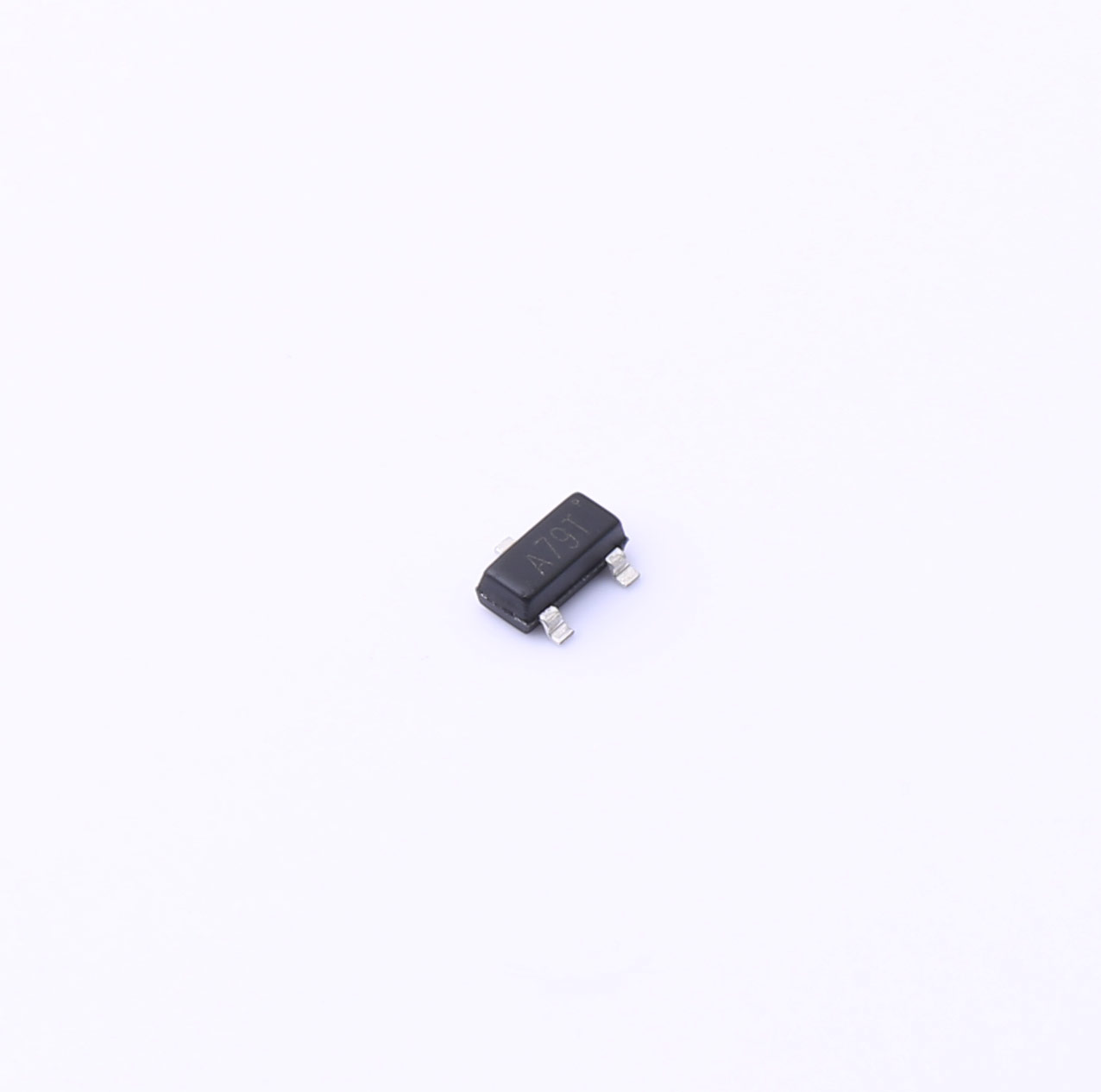

SL2343 采用 SOT-23 封裝，具有以下引腳：

漏源極 (D): 連接到正極。

柵極 (G): 控制MOSFET的導通。

源極 (S): 連接到負載并接地。

產品優勢

低漏源電壓: 適用于對電源電壓敏感的應用。

低導通電阻: 最小化導通損耗，提高能效。

緊湊封裝: SOT-23封裝適用于空間受限的設計。

應用領域

SL2343 廣泛應用于：

便攜式設備: 由于緊湊的封裝，適用于輕便、小型設備。

電池供電應用: 低漏源電壓有助于延長電池壽命。

信號開關: 用于各種信號開關和電子開關應用。

安裝和使用

在設計電路和集成 SL2343 時，請參考制造商提供的技術規格和應用手冊。確保適當的散熱設計以維持設備的性能和可靠性。
