產品名稱

MOS管 SL10P04S

制造商

薩科微Slkor

概述

SL10P04S 是一款P溝道MOS場效應晶體管，適用于多種電子應用，特別設計用于可靠的開關和放大。其低漏源電壓、低導通電阻以及SOP-8封裝使其在多種應用中表現卓越。

電氣特性

漏源電壓(Vdss): -40V

連續漏極電流(Id): -10A

導通電阻(RDS(on)@Vgs,Id): 11.5mΩ@-10V, -10A

閾值電壓(Vgs(th)@Id): -1.6V@250uA

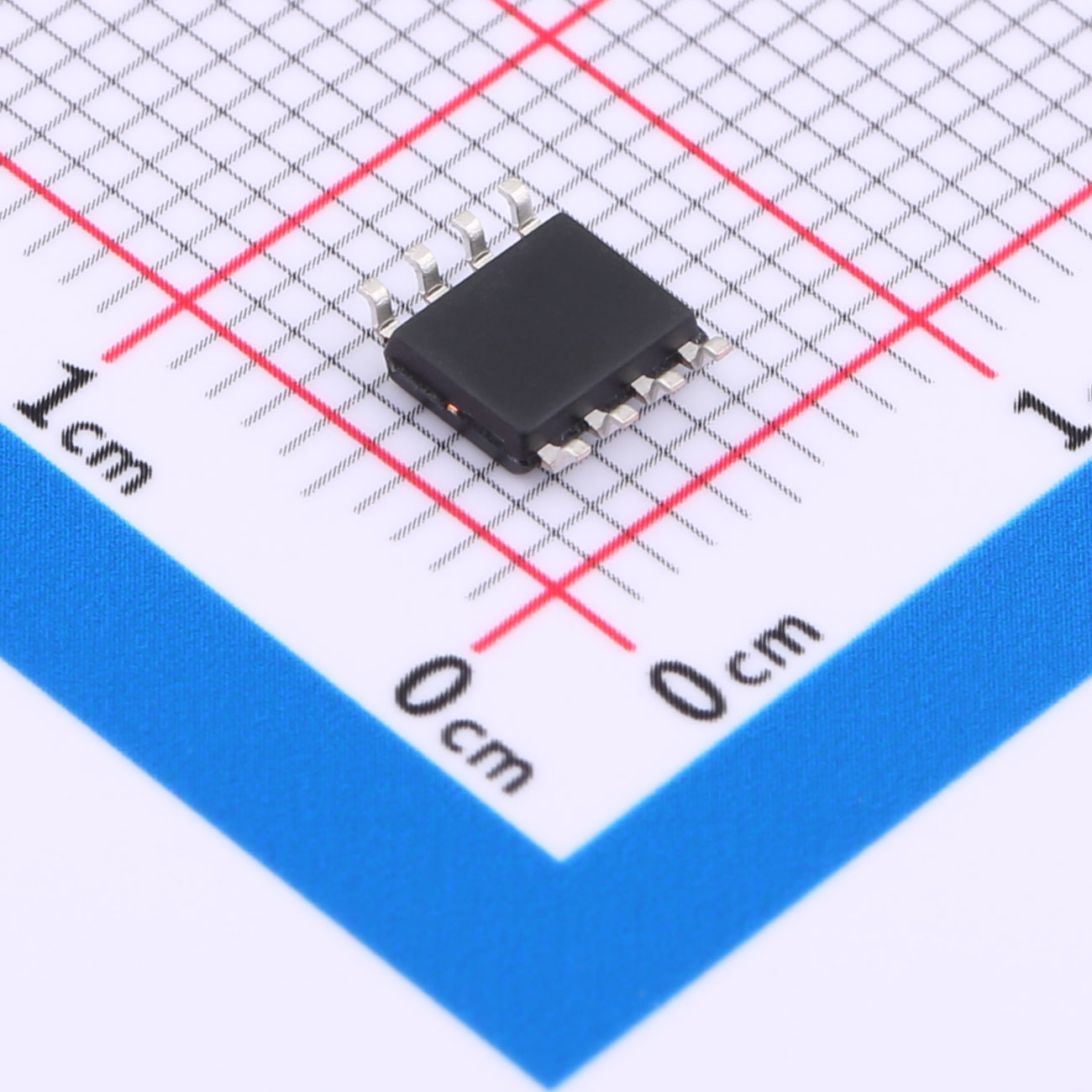

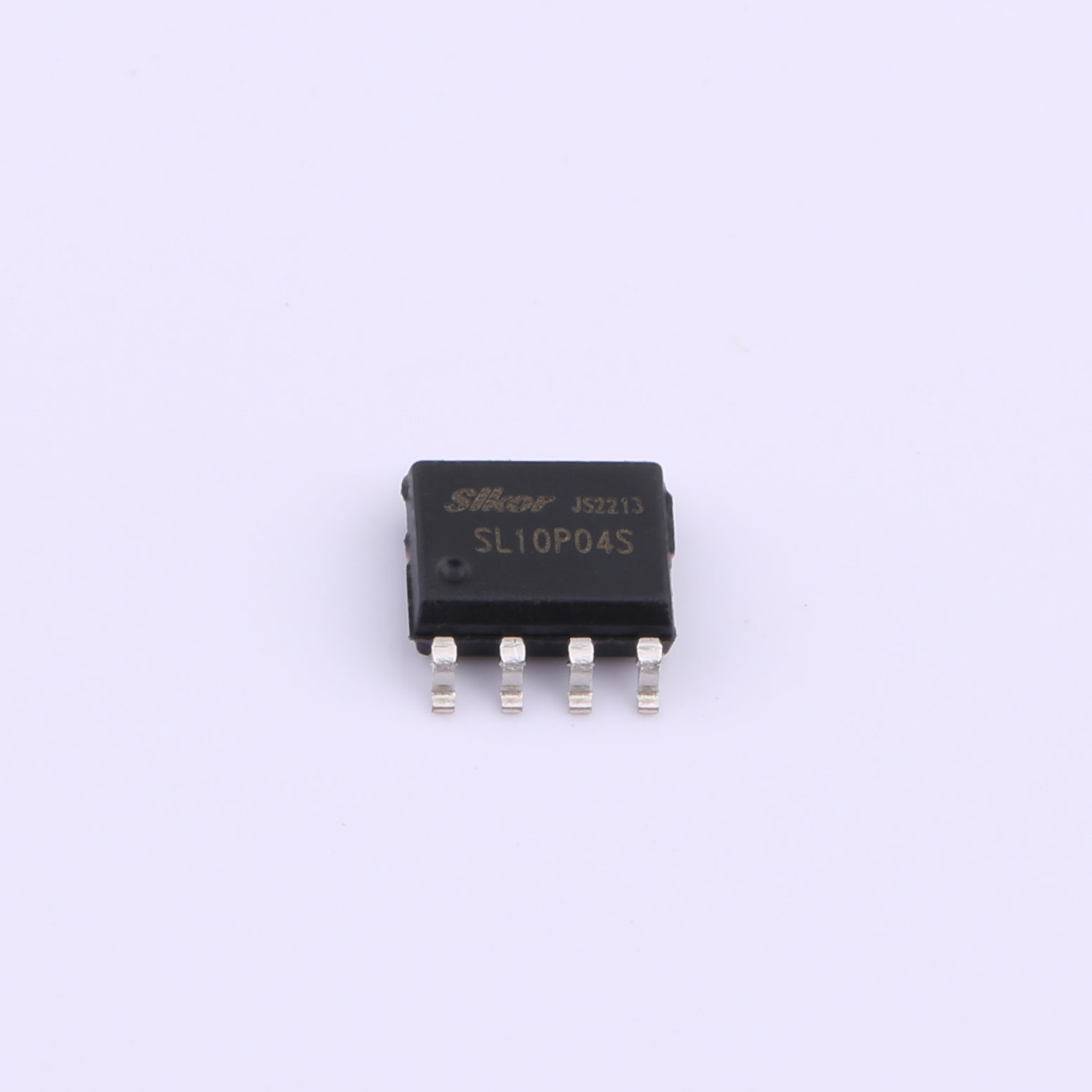

封裝和引腳

SL10P04S 采用 SOP-8 封裝，具有以下引腳：

漏源極 (D): 連接到正極。

柵極 (G): 控制MOSFET的導通。

源極 (S): 連接到負載并接地.

未連接 (NC): 引腳未連接，保留未用。

產品優勢

低漏源電壓: 適用于對電源電壓敏感的應用。

低導通電阻: 最小化導通損耗，提高能效。

SOP-8封裝: 適用于中等功率密度的設計。

應用領域

SL10P04S 廣泛應用于：

電源管理: 用于電源開關和電源逆變器。

電機控制: 用于電機驅動和控制。

LED驅動: 適用于LED照明應用。

安裝和使用

在設計電路和集成 SL10P04S 時，請參考制造商提供的技術規格和應用手冊。確保適當?shù)纳嵩O(shè)計以維持設備的性能和可靠性。
