從端側AI芯片工程師的角度來看，面對帶寬、能耗與成本三重挑戰，引入SRAM存算一體架構（In-Memory Computing, IMC） 是應對當前大模型端側部署瓶頸的核心解決方案之一。

一、為什么DRAM主存+傳統計算架構難以滿足端側大模型部署？

1. 帶寬瓶頸（Memory Wall）

• DRAM（如LPDDR5/DDR5）的總線帶寬在端側芯片上極為有限（10–50 GB/s），遠低于大模型推理所需的數據吞吐量。

• 以一個70億參數的FP16模型為例，模型參數約占14GB，若每輪推理都需頻繁從DRAM中調入權重，將帶來巨大的訪問延遲與能耗開銷。

2. 功耗與能效不足

• 數據搬移的能耗遠高于計算本身：

• 一次DRAM訪問：約100~200 pJ/bit

• 一次SRAM訪問：約1~10 pJ/bit

• 一次MAC操作：<1 pJ（單精度）

• 在Transformer這類大模型中，90%以上能耗和延遲都來源于內存訪問。

3. 算力利用率低

• 傳統Von Neumann架構中，計算單元（MAC陣列）等待內存數據的時間極長，導致NPU/AI Core利用率遠低于理想值（通常 <50%）。

二、為什么選擇SRAM + 存算一體架構？

1. 本質目標：減少數據搬移，提高能效比

• 將權重存入SRAM，并在SRAM中進行局部計算，可顯著減少DRAM讀寫與片上總線流量，緩解帶寬瓶頸。

• SRAM的高帶寬、低延遲特性，天然適合對參數讀取頻繁的模型結構（如注意力機制中的QKV矩陣計算）。

2. 實現方式：SRAM陣列+低位寬MAC計算

• 將部分權重映射到SRAM bitcell結構中，結合周邊MAC邏輯實現矩陣向量乘法（MVM）計算。

• 采用低位寬計算（如INT8甚至Binary），進一步降低功耗。

• 典型結構如：Processing-in-SRAM，或者更激進的Analog IMC in SRAM（電壓、電流作為計算媒介）。

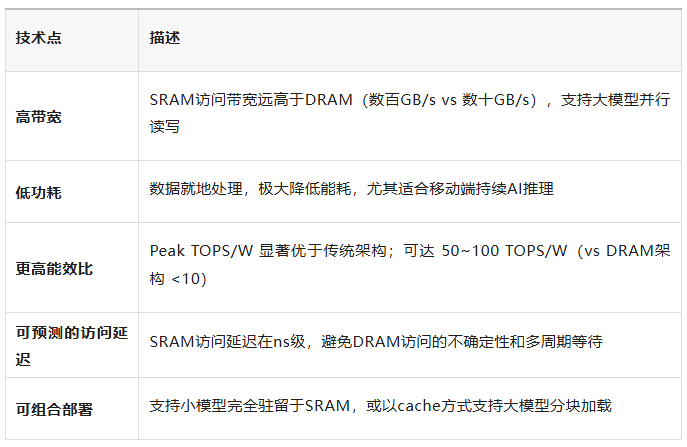

三、SRAM存算一體的優勢（工程技術層面）

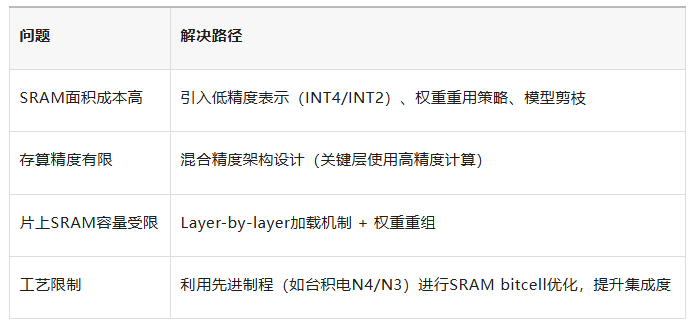

四、工程實踐挑戰與解決思路

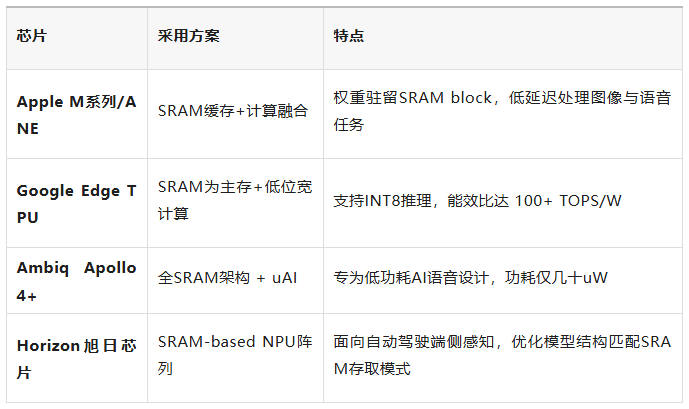

五、典型芯片案例（支撐觀點）

六、總結

SRAM存算一體架構是端側AI芯片實現“大模型部署”的關鍵方向。它本質上通過“就地計算”打破傳統架構的帶寬墻，顯著提高能效比和模型推理吞吐，降低功耗和散熱壓力，同時避免昂貴的DRAM訪問帶來的BOM成本上升，是應對端側算力三大矛盾（帶寬、功耗、成本）最可行的架構突破。
