薩科微SLPESDNC2FD5VB:智能手機接口防護的技術突破

發布時間:2025-07-05作者來源:薩科微瀏覽:623

在移動終端設備領域,薩科微電子推出的超低結電容ESD靜電保護二極管SLPESDNC2FD5VB,憑借其精準的技術參數與緊湊的封裝設計,成為智能手機高速接口防護的關鍵解決方案。本文從技術層面深入解析該器件的核心優勢,聚焦其在信號完整性、空間適配性及系統可靠性上的創新突破。

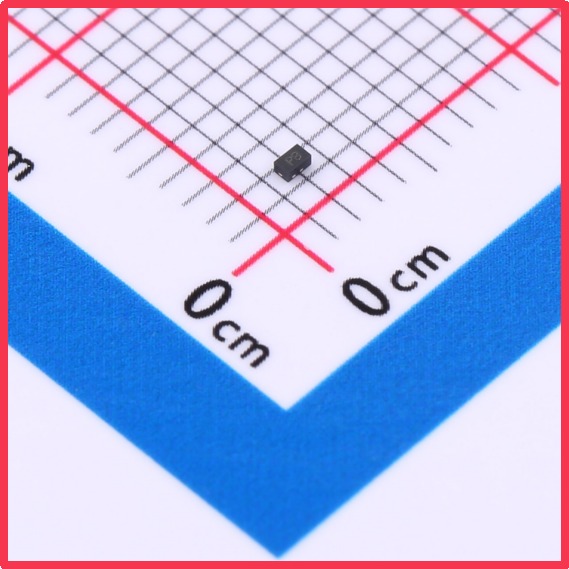

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB產品圖

一、超低結電容:高速信號完整性的核心保障

SLPESDNC2FD5VB的核心技術亮點在于其15pF典型結電容(CJ)。這一參數較傳統ESD器件顯著降低,有效解決了高速數據接口中因寄生電容引起的信號衰減問題。在智能手機的USB 3.2、Type-C或高清視頻傳輸鏈路中,15pF的結電容可大幅減少高頻信號的相位失真,確保千兆級數據速率下的傳輸穩定性。例如,在5G智能手機的射頻前端,該特性能夠維持信號鏈路的阻抗匹配,避免防護器件引入額外[敏感詞]損耗,從而保障無線通信的可靠性。

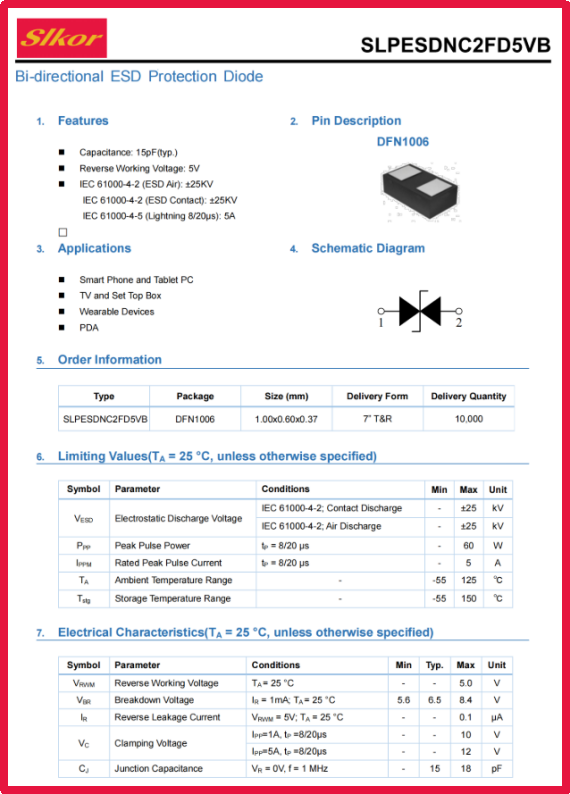

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB規格書

二、電氣性能優化:精準防護與低功耗的平衡

· 反向工作電壓(VRWM)5V:適配智能手機主流供電標準,確保器件在正常工作狀態下不干擾系統電源管理。

· 最小擊穿電壓(VBR min)5.6V:提供可靠的安全邊際,當接口遭遇ESD事件時,器件可迅速導通,將瞬態過電壓鉗位在10V(VC)以下,保護后級應用處理器、基帶芯片等精密器件免受損壞。

· 漏電流(IR)0.1μA:待機狀態下功耗幾乎可忽略,對電池容量有限的智能手機而言,這一特性對延長續航時間具有重要意義。

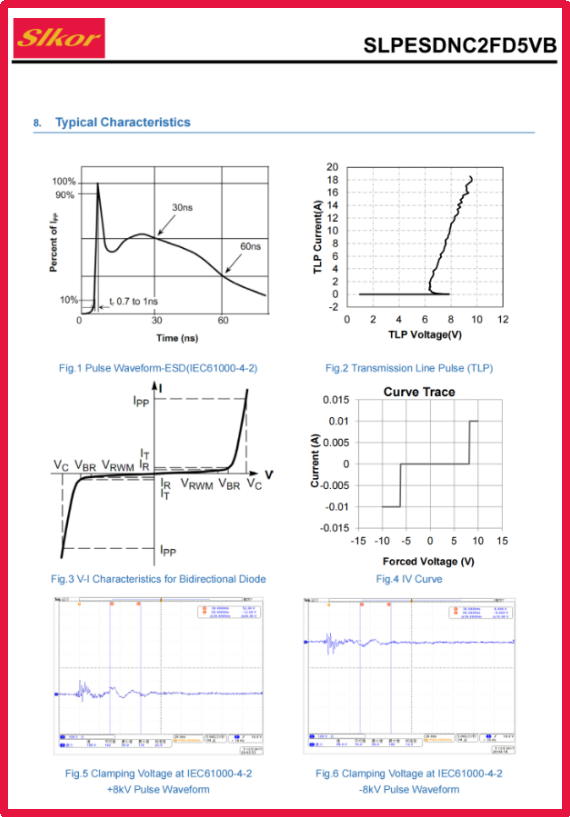

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB相關參數

三、DFN1006封裝:微型化與生產適配性的雙重突破

SLPESDNC2FD5VB采用DFN1006無引腳封裝(尺寸1.0mm×0.6mm),較傳統SOT-23封裝體積縮減超60%。這一設計直接響應智能手機主板對空間利用率的高要求,尤其在Type-C接口、耳機孔等密集布局區域,超緊湊封裝允許工程師在有限空間內實現多通道防護。

封裝工藝方面,薩科微優化了焊盤結構,支持側邊爬錫技術。該設計不僅提升了自動化生產中的焊接可靠性,還可通過自動光學檢測(AOI)系統實現快速質量驗證,降低規?;a中的制造成本。對于采用回流焊工藝的高密度PCB,側邊爬錫結構進一步增強了焊接強度;而在需要手動補焊的場景中,無側邊爬錫版本則簡化了返工流程。

四、系統級防護:動態電阻與鉗位性能的深度優化

SLPESDNC2FD5VB通過超低動態電阻(0.8Ω)與深度回彈特性,實現了卓越的鉗位性能。在±8kV接觸放電或±15kV空氣放電的嚴苛測試中,器件可穩定將電壓箝位在安全范圍內,避免因多次ESD沖擊導致的性能退化。這一特性對智能手機尤為重要——用戶日常使用中頻繁的熱插拔操作易引發ESD事件,而器件的快速響應與低殘壓特性,可有效保護連接器附近的敏感電路。

此外,器件支持在接口附近直接部署,縮短了ESD能量到達核心芯片的路徑,進一步降低了系統級失效風險。例如,在智能手機的充電接口處,SLPESDNC2FD5VB可直接與Type-C連接器引腳相連,確保靜電能量在進入主板前被快速泄放。

結語:技術驅動可靠性升級

薩科微SLPESDNC2FD5VB通過超低結電容、高可靠性封裝及系統級鉗位性能的優化,為智能手機等移動設備提供了更精準、更緊湊的防護方案。其技術價值不僅體現在單點防護性能上,更在于對系統整體穩健性的提升——從信號完整性保障到空間布局優化,從快速ESD泄放到低功耗設計,該器件正成為移動終端可靠性升級的關鍵推手。
