在智能科技與消費電子深度融合的當下，電動玩具行業正經歷從傳統機械驅動向電子化、智能化轉型的關鍵階段。從遙控賽車到智能機器人，從互動故事機到編程教育玩具，電子元件的集成度與功能復雜度顯著提升。然而，高度集成的電路系統也帶來了新的挑戰——靜電放電（ESD）成為威脅產品穩定性與用戶體驗的隱形殺手。在此背景下，SLSOT05C型ESD靜電保護二極管憑借其精準的電氣特性與緊湊設計，成為電動玩具領域靜電防護的理想解決方案。

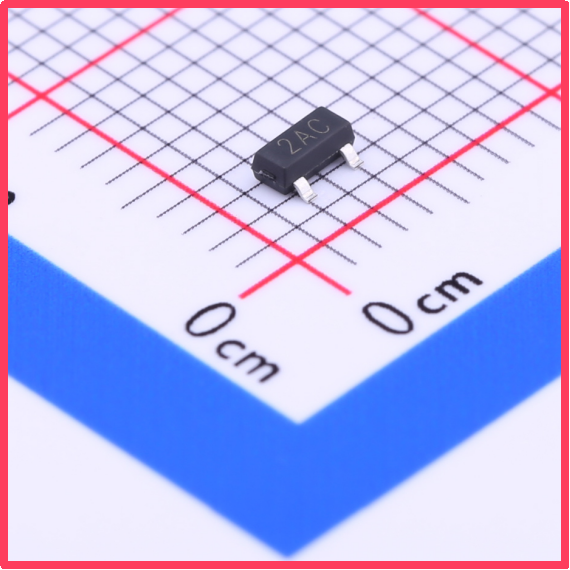

薩科微Slkor靜電保護二極管SLSOT05C產品圖

一、SLSOT05C技術特性解析

SLSOT05C作為專為消費電子設計的ESD保護器件，其參數特性與電動玩具需求高度契合，關鍵優勢解讀：

1. 5V反向工作電壓（VRWM）：完美匹配鋰電池（3.7V）或堿性電池（4.5V）供電系統，在正常工作狀態下呈現高阻態，對電路無干擾。

2. 6V擊穿電壓（VBR min）：當ESD電壓超過6V時，器件迅速導通形成低阻通路，避免MCU引腳承受過壓應力。

3. 7.4V鉗位電壓（VC）：在IEC 61000-4-2（接觸放電8kV）測試中，可將峰值電壓限制在7.4V，遠低于多數CMOS器件的[敏感詞][敏感詞]額定值（通常為VDD+0.3V至VDD+2V）。

4. 30pF結電容（CJ）：對于2.4GHz無線模塊（如藍牙5.0），30pF電容引起的信號衰減僅約0.5dB，確保通信距離與數據速率不受影響。

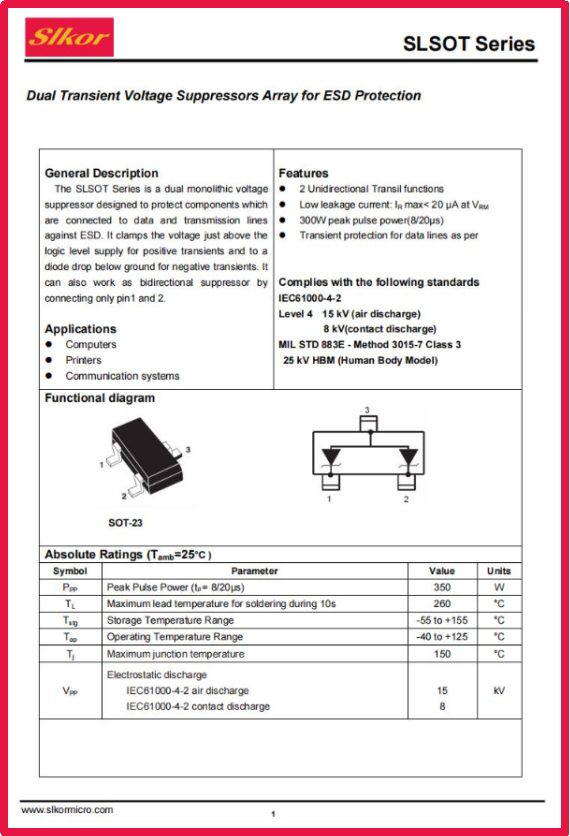

薩科微Slkor靜電保護二極管SLSOT05C規格書

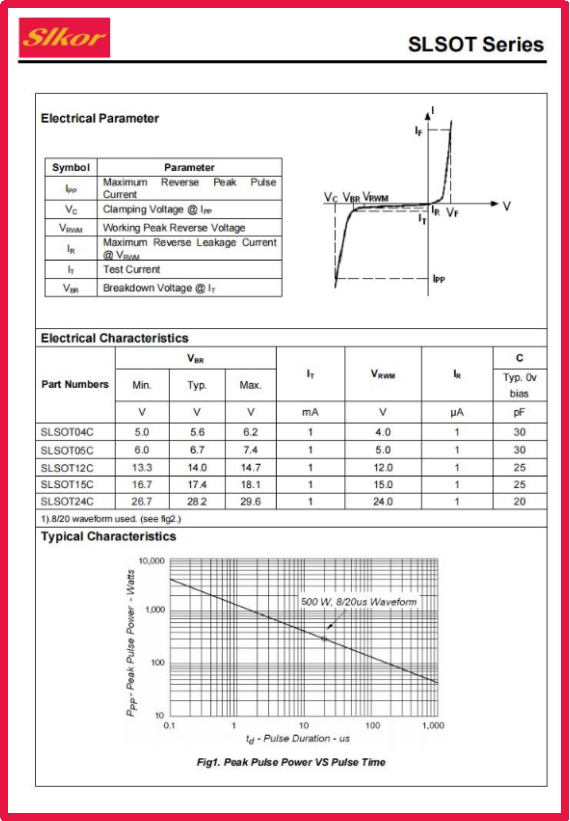

薩科微Slkor靜電保護二極管SLSOT05C相關參數

二、電動玩具的ESD威脅與防護需求

電動玩具在使用場景中面臨多重ESD風險：生產環節的自動化裝配設備可能產生靜電積累；運輸過程中的摩擦導致包裝材料帶電；兒童用戶直接接觸玩具表面時，人體靜電（可達數千伏特）可能通過按鍵、接口等位置侵入電路。若未采取有效防護，ESD沖擊可能導致以下問題：

1. 元件級損壞：擊穿微控制器（MCU）、傳感器或無線模塊的輸入引腳；

2. 功能異常：造成存儲器數據丟失、通信模塊信號失真；

3. 壽命衰減：反復ESD應力加速芯片內部氧化層劣化。

針對電動玩具的特殊需求，ESD防護器件SLSOT05C滿足三大核心要求：

●低鉗位電壓：確保ESD能量被安全泄放，避免后級電路過壓；

●低結電容：維持高速信號（如藍牙、Wi-Fi）的完整性；

●微型化封裝：適配玩具內部緊湊的PCB布局。

三、SLSOT05C在電動玩具中的典型應用場景

1. 人機交互接口防護

現代電動玩具普遍配備觸控面板、物理按鍵或旋轉編碼器。SLSOT05C可部署于：

●按鍵矩陣掃描線：防止人體靜電通過金屬按鍵注入MCU GPIO；

●電容觸摸傳感器：保護專用觸控芯片（如Cypress TrueTouch?）的模擬前端；

●USB/Type-C接口：抵御熱插拔時的靜電沖擊，延長接口壽命。

2. 電機驅動電路保護

直流電機換向時產生的反向電動勢可能通過H橋驅動芯片形成ESD事件。SLSOT05C可：

●并聯于電機驅動IC的PWM輸入端，吸收反向尖峰電壓；

●配合TVS二極管形成多級防護，將鉗位電壓控制在安全閾值內。

3. 無線通信模塊防護

2.4GHz/5GHz Wi-Fi、藍牙模塊對信號完整性要求極高。SLSOT05C的30pF低電容特性：

●確保射頻鏈路[敏感詞]損耗（IL）<0.8dB@2.4GHz；

●維持EVM（誤差向量幅度）指標，保障數據傳輸速率（如藍牙5.0的2Mbps模式）。

四、未來趨勢：智能化與微型化并進

隨著電動玩具向AI交互、物聯網（IoT）方向發展，ESD防護需求將呈現以下趨勢：

1.多通道集成：單芯片集成4/6路ESD防護，簡化PCB設計；

2.超低動態電阻：將鉗位電壓進一步降低至5V以下，適配更先進的工藝節點；

3.智能監測：結合診斷功能，實時上報ESD事件次數與強度。

SLSOT05C作為當前技術節點下的標桿產品，其5V工作電壓、30pF低電容及SOT-23封裝，為電動玩具提供了性能與成本的[敏感詞]平衡點。通過精準的靜電防護設計，制造商可顯著提升產品可靠性，降低售后成本，最終在激烈的市場競爭中贏得先機。
