引言

近年來，電動交通工具如電動汽車、電動自行車等因其環保、節能的特點，在全球范圍內得到了廣泛應用。然而，電動交通工具的電氣系統在運行過程中容易受到各種瞬態過電壓的干擾，如雷電、靜電放電、電源切換等，這些過電壓可能導致電路元件損壞，影響車輛的安全性和可靠性。因此，選擇合適的保護元件至關重要。瞬態抑制二極管（TVS）作為一種高效的過壓保護器件，在電動交通工具中得到了廣泛應用。

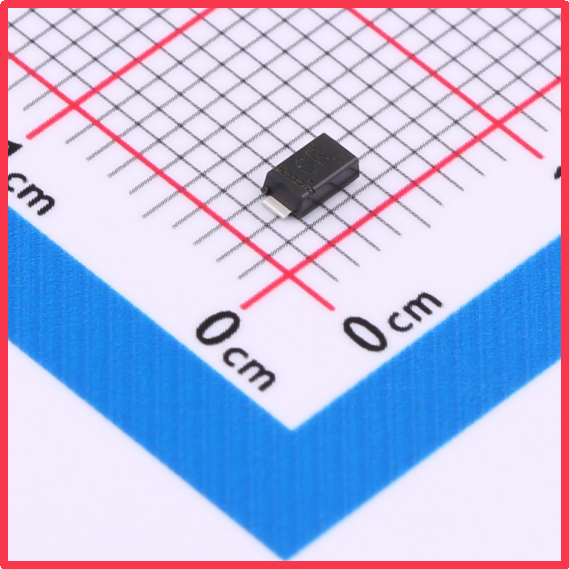

薩科微Slkor瞬態抑制二極管SMF40A產品圖

SMF40A的技術參數

SMF40A是一款專為保護敏感電子設備設計的瞬態抑制二極管，其關鍵技術參數如下：

● VRWM（截止電壓）：40V，表示TVS二極管在正常工作電壓下不導通，確保電路正常工作。

● VBR min（最小擊穿電壓）：44.4V，當電壓超過此值時，TVS二極管開始導通，提供過壓保護。

● IR（漏電流）：1.0μA，在截止電壓下，流過TVS二極管的[敏感詞]電流，值極小，不影響電路正常工作。

● VC（鉗位電壓）：64.5V，在規定波形的峰值脈沖電流下，TVS二極管兩端測得的峰值電壓，確保過壓被限制在安全水平。

● Package（封裝）：SOD-123FL，小型化表面貼裝封裝，適用于高密度電路板設計。

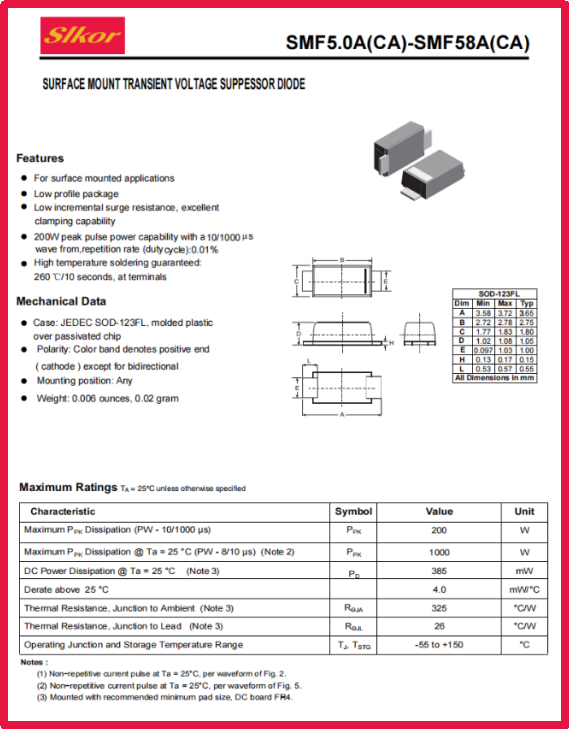

薩科微Slkor瞬態抑制二極管SMF40A規格書

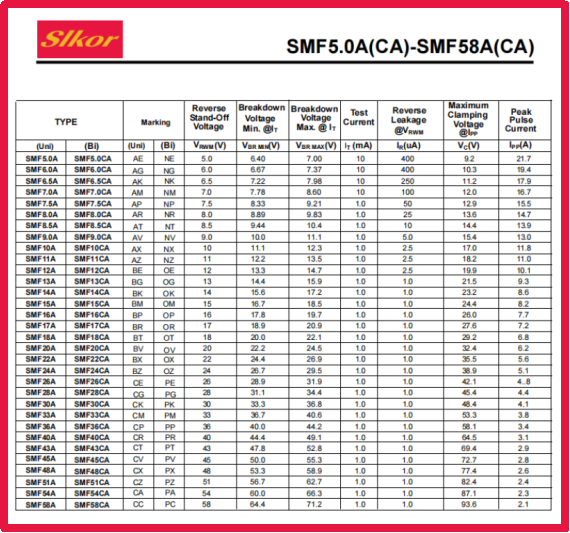

薩科微Slkor瞬態抑制二極管SMF40A相關參數

SMF40A在電動交通工具中的應用場景

電源線路保護

在電動交通工具的電源線路中，SMF40A可以并聯在電源輸入端，用于抑制電源切換、雷電等引起的瞬態過電壓。當電源電壓超過44.4V時，SMF40A迅速導通，將過壓引導至地，保護后續電路元件不受損壞。

信號線路保護

電動交通工具中的信號線路，如CAN總線、LIN總線等，容易受到電磁干擾和靜電放電的影響。SMF40A可以并聯在信號線路與地之間，吸收瞬態過電壓，確保信號傳輸?shù)姆€(wěn)定性和可靠性。

電池管理系統（BMS）保護

電池管理系統是電動交通工具的核心部件之一，負責監控電池狀態、保護電池安全。SMF40A可以應用于BMS的電源輸入端和信號線路，防止過壓對電池管理系統造成損壞，提高電池的使用壽命和安全性。

SMF40A在電動交通工具中的優勢

快速響應

SMF40A具有極快的響應速度，能夠在納秒級時間內響應瞬態過電壓，快速引導過壓至接地或其他安全水平，從而保護被保護設備。

低壓放電

在正常工作條件下，SMF40A具有較高的電阻，不會對正常工作電壓產生明顯影響。但當超過其額定電壓時，它會迅速變成低阻狀態，將瞬態過電壓引導至地。

高能量吸收能力
SMF40A可以吸收大量能量，保護被保護設備免受過壓損壞。它可以承受高電流和能量沖擊，從而保護其他電子元件。

小型化封裝

SOD-123FL封裝使得SMF40A體積小巧，適用于高密度電路板設計，滿足電動交通工具對空間的要求。

案例分析

以某款電動汽車為例，該車型在電源線路和信號線路中均采用了SMF40A進行過壓保護。在實際運行中，車輛多次遭遇雷電天氣和電源切換引起的瞬態過電壓，但由于SMF40A的有效保護，車輛的電氣系統未受到任何損壞，確保了車輛的安全性和可靠性。

未來發展趨勢

隨著電動交通工具技術的不斷發展，對電氣系統的保護要求也越來越高。未來，瞬態抑制二極管將朝著更高性能、更小型化、更低功耗的方向發展。同時，隨著新能源汽車的普及，對TVS二極管的需求也將持續增長。因此，研發和生產更高性能的TVS二極管，滿足電動交通工具的發展需求，將是未來的重要趨勢。

結論

瞬態抑制二極管SMF40A在電動交通工具中具有重要的應用價值。其快速響應、低壓放電、高能量吸收能力和小型化封裝等優勢，使其成為電動交通工具電氣系統保護的理想選擇。未來，隨著電動交通工具技術的不斷發展，SMF40A等TVS二極管將在更多領域得到應用，為電動交通工具的安全性和可靠性提供有力保障。
