薩科微從一家IP設計公司已發展成為集設計研發、生產制造、銷售服務一體化的[敏感詞]高新科技企業,“SLKOR”品牌在半導體行業聲譽日隆。高中低壓的MOS管、可控硅、橋堆等功率器件，肖特基二極管、ESD靜電保護二極管、TVS瞬態抑制二極管、通用二極管三極管，和電源管理芯片、霍爾HALL傳感器、高速光耦等系列，在智能手機、手提電腦、機器人、智慧家居、物聯網車聯網、LED照明、3C數碼產品等領域得到廣泛的應用。其中霍爾元件是我們客戶需求較高的產品之一，而霍爾元件的引腳也有好幾種，今天小編給大家分享下，薩科微告訴你霍爾元件三個引腳是如何接線的？

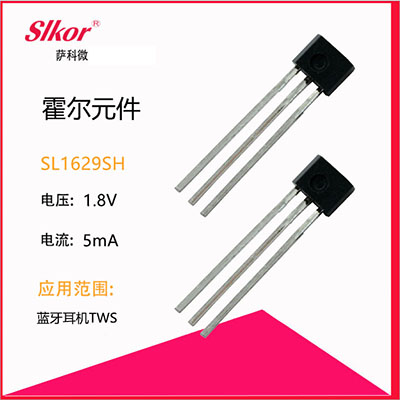

薩科微Slkor霍爾傳感器SL1629SH

在霍爾元件的三個引腳中，其中兩個引腳為輸入端，一個為輸出端子。那么霍爾元件的這兩個引腳的接線方法是怎樣的呢？下面小編就帶大家一起來了解一下吧！

一、輸入端的接線方法

1、將霍爾元件的三個引腳分別與電路中的電源和地線相連。

2、用萬用表電阻擋測量其中一個接線的電阻值。

3、如果這個阻值為無窮大，則說明是短路；如果是零或者接近于0，則說明是開路；若兩者之間有一個數值相差比較大（大于10k），則為漏電現象，需要檢查線路是否有斷路或接觸不良的現象存在。

二、輸出端的接線方法

1、將霍爾元件的一個引出端接入電路中的負載兩端并接地（如圖1所示）。

2、再用萬用表的歐姆擋測出另一個引出端到負載兩端的電壓降（如圖2所示）。

3、如果這個壓降在正常范圍內并且小于5v的話，就說明沒有出現漏電流的情況發生；反之則說明有漏電流產生且超過5v了。 以上就是小編為大家介紹的關于霍爾元件的兩個輸入端的接線方法和輸出端的連接方法的全部內容了！希望對大家有所幫助哦！
