薩科微開關電源拓撲結構圖基礎型介紹（5）

發布時間：2022-03-17作者來源：薩科微瀏覽：2214

要適當地選擇拓撲，熟悉不同拓撲的優缺點和應用領域非常重要。錯誤的選擇會讓飲食設計從一開始就注定失敗。開關電源拓撲結構大致給可總結為大概14種，其他的電源開關拓撲結構圖無外乎是這14種的組合或變形，下面整理了兩種基礎型拓撲結構圖幫助系統掌握每種電路結構的工作原理與基本特性。

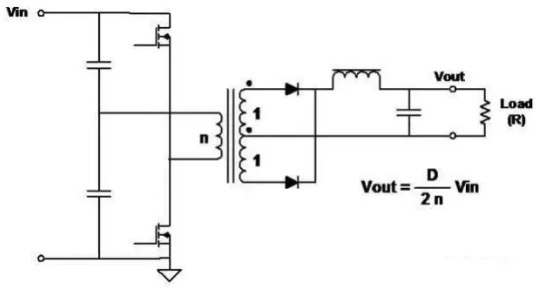

一、Half-Bridge 半橋

特點： ■ 較高功率變換器極為常用的拓撲結構。 ■ 開關（FET）的驅動不同相，進行脈沖寬度調制（PWM）以調節輸出電壓。 ■ 良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。而且初級繞組的利用率優于推挽電路。 ■ 全波拓撲結構,所以輸出紋波頻率是變壓器頻率的兩倍。 ■ 施加在FET上的電壓與輸入電壓相等。

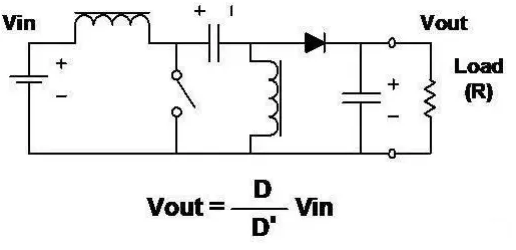

二、SEPIC 單端初級電感變換器

特點： ■ 輸出電壓可以大于或小于輸入電壓。 ■ 與升壓電路一樣，輸入電流平滑，但是輸出電流不連續。 ■ 能量通過電容從輸入傳輸至輸出。 ■ 需要兩個電感。

以上就是常見的開關電源拓撲結構，還有許多拓撲結構，但大多是此處所述拓撲的組合或變形，每種拓撲結構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。
