碳化硅MOS管（SiC-MOSFET）

發布時間：2022-11-28作者來源：薩科微瀏覽：7465

SiC材料與目前應該廣泛的Si材料相比，較高的熱導率決定了其高電流密度的特性，較高的禁帶寬度又決定了SiC器件的高擊穿場強和高工作溫度。其優點主要可以概括為以下幾點：

1) 高溫工作

SiC在物理特性上擁有高度穩定的晶體結構，其能帶寬度可達2.2eV至3.3eV，幾乎是Si材料的兩倍以上。因此，SiC所能承受的溫度更高，一般而言，SiC器件所能達到的[敏感詞]工作溫度可到600 oC。

2) 高阻斷電壓

與Si材料相比，SiC的擊穿場強是Si的十倍多，因此SiC器件的阻斷電壓比Si器件高很多。

3) 低損耗

一般而言，半導體器件的導通損耗與其擊穿場強成反比，故在相似的功率等級下，SiC器件的導通損耗比Si器件小很多。且SiC器件導通損耗對溫度的依存度很小，SiC器件的導通損耗隨溫度的變化很小，這與傳統的Si器件也有很大差別。

4) 開關速度快

SiC的熱導系數幾乎是Si材料的2.5倍，飽和電子漂移率是Si的2倍，所以SiC器件能在更高的頻率下工作。

綜合以上優點，在相同的功率等級下，設備中功率器件的數量、散熱器的體積、濾波元件體積都能大大減小，同時效率也有大幅度的提升。

在SiC MOSFET的開發與應用方面，與相同功率等級的Si MOSFET相比，SiC MOSFET導通電阻、開關損耗大幅降低，適用于更高的工作頻率，另由于其高溫工作特性，大大提高了高溫穩定性。1200V功率等級下，各類功率器件的特性比較結果，參與比較的SiC MOSFET是GE12N15L。需要指出的是，這些功率器件都為TO-247封裝，且IPW90R120C3耐壓僅為900V，但它已是所能找到的相似功率等級下，特性較好的Si MOSFET。

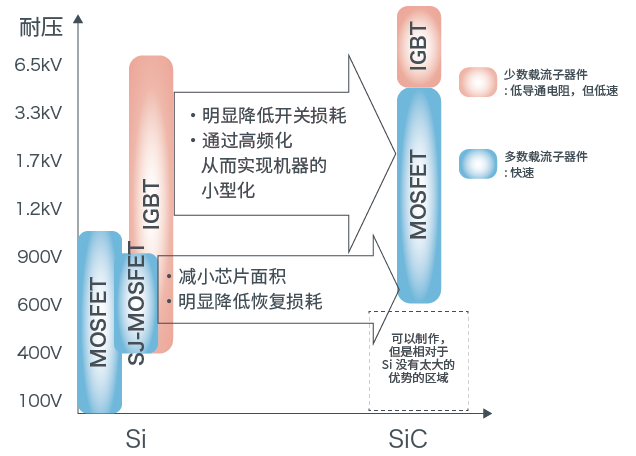

1. 器件結構和特征

Si材料中越是高耐壓器件，單位面積的導通電阻也越大（以耐壓值的約2~2.5次方的比例增加），因此600V以上的電壓中主要采用IGBT（絕緣柵極雙極型晶體管）。
IGBT通過電導率調制，向漂移層內注入作為少數載流子的空穴，因此導通電阻比MOSFET還要小，但是同時由于少數載流子的積聚，在Turn-off時會產生尾電流，從而造成極大的開關損耗。
SiC器件漂移層的阻抗比Si器件低，不需要進行電導率調制就能夠以MOSFET實現高耐壓和低阻抗。
而且MOSFET原理上不產生尾電流，所以用SiC-MOSFET替代IGBT時，能夠明顯地減少開關損耗，并且實現散熱部件的小型化。
另外，SiC-MOSFET能夠在IGBT不能工作的高頻條件下驅動，從而也可以實現無源器件的小型化。
與600V~900V的Si-MOSFET相比，SiC-MOSFET的優勢在于芯片面積小（可實現小型封裝），而且體二極管的恢復損耗非常小。
主要應用于工業機器電源、高效率功率調節器的逆變器或轉換器中。

至產品詳細網頁

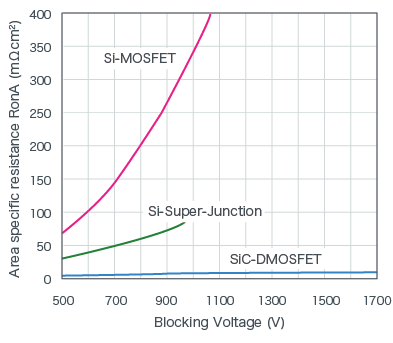

2. 標準化導通電阻

SiC的絕緣擊穿場強是Si的10倍，所以能夠以低阻抗、薄厚度的漂移層實現高耐壓。
因此，在相同的耐壓值情況下，SiC可以得到標準化導通電阻（單位面積導通電阻）更低的器件。
例如900V時，SiC-MOSFET的芯片尺寸只需要Si-MOSFET的35分之1、SJ-MOSFET的10分之1，就可以實現相同的導通電阻。
不僅能夠以小封裝實現低導通電阻，而且能夠使門極電荷量Qg、結電容也變小。
SJ-MOSFET只有900V的產品，但是SiC卻能夠以很低的導通電阻輕松實現1700V以上的耐壓。
因此，沒有必要再采用IGBT這種雙極型器件結構（導通電阻變低，則開關速度變慢），就可以實現低導通電阻、高耐壓、快速開關等各優點兼備的器件。

至產品詳細網頁

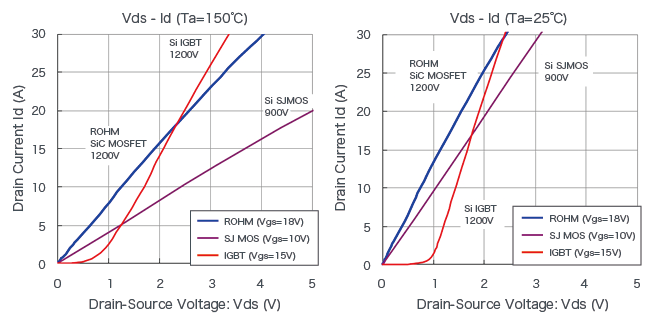

3. VD - ID特性

SiC-MOSFET與IGBT不同，不存在開啟電壓，所以從小電流到大電流的寬電流范圍內都能夠實現低導通損耗。
而Si-MOSFET在150°C時導通電阻上升為室溫條件下的2倍以上，與Si-MOSFET不同，SiC-MOSFET的上升率比較低，因此易于熱設計，且高溫下的導通電阻也很低。

至產品詳細網頁

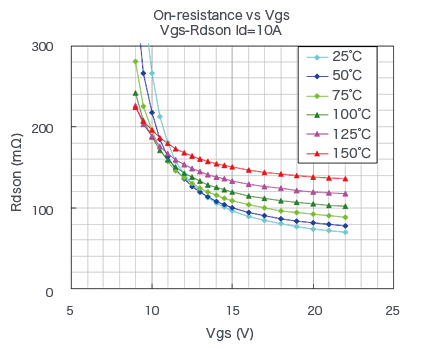

4. 驅動門極電壓和導通電阻

SiC-MOSFET的漂移層阻抗比Si-MOSFET低，但是另一方面，按照現在的技術水平，SiC-MOSFET的MOS溝道部分的遷移率比較低，所以溝道部的阻抗比Si器件要高。
因此，越高的門極電壓，可以得到越低的導通電阻（VCS=20V以上則逐漸飽和）。
如果使用一般IGBT和Si-MOSFET使用的驅動電壓VGS=10~15V不能發揮出SiC本來的低導通電阻的性能，所以為了得到充分的低導通電阻，推薦使用VGS=18V左右進行驅動。
