薩科微超低電容ESD保護二極管BV-FA05UCA：為5 V高速數字接口提供“零失真”防護

其他|other else|

2025-07-17 15:29:37 656

在USB 3.2、HDMI 2.1、Thunderbolt? 4/5 等高速差分線對*邁過 10 Gbps 門檻的今天，任何一顆寄生電容高于 0.5 pF 的 ESD 器件都可能成為壓垮信號完整性的最后一根稻草。薩科微（Slkor）推出單向超低電容 ESD 保護二極管 BV-FA05UCA，它以 0.35 pF 典型結電容、11 V 低鉗位電壓、5 V 反向工作電壓（VRWM）及 6 V 最小反向擊穿電壓（VBR min）的組合，為 5 V 高速數字接口提供真正“零失真”保護，同時典型漏電流僅 0.1 μA，顯著延長移動終端的續航時間。

薩科微Slkor靜電保護二極管BV-FA05UCA產品圖

該器件核心任務是在瞬態高壓脈沖（ESD、CDE、EFT）抵達敏感 I/O 之前，將其能量安全泄放至地線，從而充當高速系統與外部惡劣電氣環境之間的高速“安全閥”。傳統 TVS 為提升防護等級往往犧牲結電容，導致眼圖閉合、抖動惡化；BV-FA05UCA 通過薩科微專利工藝在極低電容與低鉗位之間取得平衡，成為智能手機、平板、筆記本、AR/VR 可穿戴及車規攝像頭模組等超高速接口的理想“守門員”。

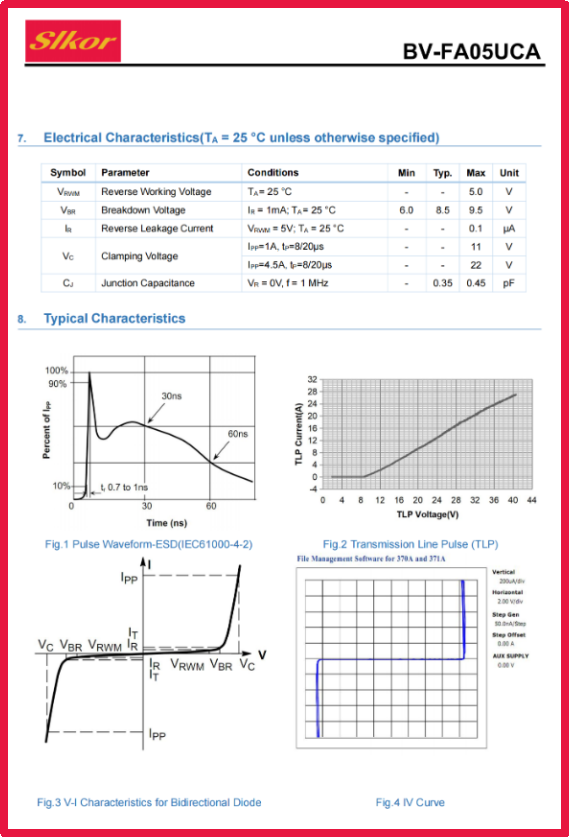

薩科微Slkor靜電保護二極管BV-FA05UCA規格書

*的保護窗口

反向工作電壓 VRWM = 5 V

最小反向擊穿電壓 VBR min = 6 V

該窗口確保 5 V 信號線既不會因誤觸發而拉低，也不會在 ESD 沖擊下失去保護，適配 USB 3.2、HDMI 2.1、Thunderbolt? 4/5 及 MIPI C-PHY/D-PHY 等接口的電氣規格。

超低鉗位電壓

官網給出的典型鉗位電壓（VC） = 11 V

在納秒級瞬態脈沖下，該值遠低于被保護芯片 5 V I/O 的耐壓裕度，可將沖擊應力降至最低
。

0.35 pF 超低結電容

典型值 CJ = 0.35 pF（@ VR = 0 V，f = 1 MHz）

比市場主流方案降低 60 % 以上，10 GHz 時插入損耗 < –0.2 dB，回波損耗 < –20 dB，保證高速差分信號邊沿完整、眼圖張開。

0.1 μA 超低漏電流

典型值 IR = 0.1 μA（@ VR = 5 V，25 °C）

最大值 0.5 μA（官網數據），在 85 °C 下仍低于 1 μA，為智能手機、TWS 耳機、可穿戴手環的“全天候在線”提供續航保障。

微型 DFN1006 封裝

尺寸 1.0 mm × 0.6 mm × 0.37 mm

較 SOT-23 縮小 75 % 占位面積，0.37 mm 厚度可直接布局于 Type-C 母座舌片下方；底部中央裸露焊盤提供極低阻抗接地路徑，降低回路電感，提升 ESD 泄放效率。器件采用 Ni/Pd/Au 三層鍍層端子，兼容無鉛回流焊，7 英寸卷帶包裝適配高速 SMT 線。

薩科微Slkor靜電保護二極管BV-FA05UCA相關參數

廣泛應用領域

? 移動終端：智能手機 USB-C 口、耳機孔、SIM 卡槽、側邊按鍵、攝像頭模組 MIPI 線

? 計算平臺：超薄筆記本 Thunderbolt? 4 接口、HDMI 2.1 端口、SSD 高速插槽

? 車載電子：車載攝像頭 SerDes 鏈路、IVI 系統 USB Hub、天線調諧器 GPIO

? 工業與醫療：高速數據采集卡、工業相機、便攜式超聲探頭接口

? AR/VR 與可穿戴：AR 眼鏡 Micro-OLED 顯示鏈路、智能手表高速充電/數據復合接口

設計要點與技術支持

PCB 布局時，建議將 BV-FA05UCA 置于距連接器入口 ≤ 2 mm 處，差分線對稱走線并維持阻抗連續；下方完整地平面開窗與 TVS 地焊盤直接相連，避免共用長地回路。薩科微官網同步提供評估板（EVB-FA05UCA）、2-Port/4-Port S 參數、IBIS-AMI、SPICE 及 Saber 模型，可直接導入 Keysight ADS、Cadence Sigrity、Ansys HFSS 進行通道級眼圖、COM、BER 仿真；FAE 團隊支持 24 h 內響應，并提供現場測試、ESD 實驗室預約及聯合調試服務。

薩科微 BV-FA05UCA 以 0.35 pF 結電容、11 V 鉗位、5 V/6 V *保護窗口與 0.1 μA 漏電流，在 5 V 高速數字接口領域重新定義了“零失真”ESD 保護新標準，為下一代更輕薄、更高速、更可靠的電子設備提供堅實屏障。
