薩科微低電容ESD保護二極管SLESD5C051V：為通用電子接口提供穩健防護

其他|other else|

2025-07-16 15:27:34 853

基礎電子防護領域的可靠供應商薩科微（Slkor）持續致力于為廣泛的電子應用提供高效、緊湊的電路保護解決方案。其明星產品之一——SLESD5C051V ESD靜電保護二極管，專為保護各類通用電子設備中電壓敏感元件免受靜電放電（ESD）、電纜放電事件（CDE）和快速電瞬變（EFT）的損害而設計。憑借其*的箝位能力、極低的泄漏電流以及快速的響應時間，SLESD5C051V 已成為PCB空間極其寶貴的設計中，實現可靠ESD防護的理想選擇。

薩科微Slkor靜電保護二極管SLESD5C051V產品圖

該器件核心設計目標在于保護連接至各種通用數據線和傳輸接口上的敏感元器件（如微控制器I/O、邏輯芯片接口、傳感器信號線等），使其免受由日常操作環境（如插拔連接器、人體接觸、設備移動等）引發的瞬態過電壓沖擊。SLESD5C051V 采用行業標準的微型SOD-523封裝形式，端子采用鍍金處理，確保優異的可焊性，符合MIL-STD-750 method 2026標準，并以7英寸卷帶形式供貨，*適配現代自動貼裝（SMT）生產線的高效要求。

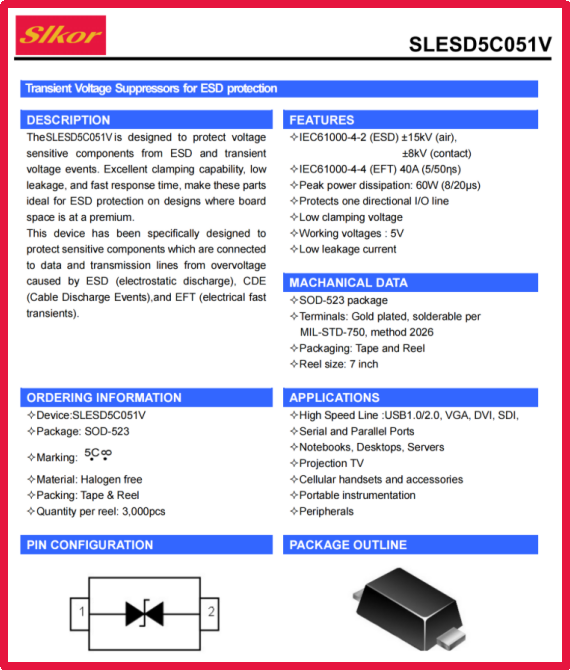

薩科微Slkor靜電保護二極管SLESD5C051V規格書

薩科微SLESD5C051V正是深刻理解這一設計矛盾后的產物，它成功地在提供強勁保護能力和維持信號通路低干擾之間取得了*的平衡：

SLESD5C051V滿足嚴苛的IEC 61000-4-2標準要求，提供高達±15kV（空氣放電）和±8kV（接觸放電）的ESD防護能力。同時，它也能有效抵御IEC 61000-4-4標準定義的40A（5/50ns）EFT事件，確保設備在充滿電氣噪聲的環境中穩定運行。該器件擁有高達60W（8/20μs波形）的峰值脈沖功率耗散能力。這意味著即使在遭遇較大的瞬態能量沖擊時，SLESD5C051V也能有效地吸收并泄放能量，防止其損壞后端的敏感電路。它具有優異的低箝位電壓特性（典型值VC=10V @ IPP）。當ESD事件發生時，它能迅速將瞬態過電壓限制在遠低于被保護芯片耐受電壓的安全水平（VRWM=5V，VBR min=5.6V），最大程度地降低敏感元器件承受的應力。在正常工作狀態下（5V工作電壓），SLESD5C051V的漏電流（IR）低至微安（μA）級別（典型值1μA），幾乎不會增加系統的靜態功耗。尤為關鍵的是，其結電容（CJ）僅為6.5pF（典型值）。這個超低的寄生電容值對于最大限度地減少對信號路徑的負載效應至關重要，即使在數據速率要求不高但信號純凈度要求高的應用中（如模擬信號線、低速控制線），也能確保信號傳輸的保真度，避免因保護器件引入的信號失真或延遲。SOD-523是業界廣泛采用的最小封裝之一，其超小尺寸（約1.2mm x 0.8mm）為設計師在空間受限的PCB布局中提供了極大的靈活性，尤其適合高密度板卡設計。

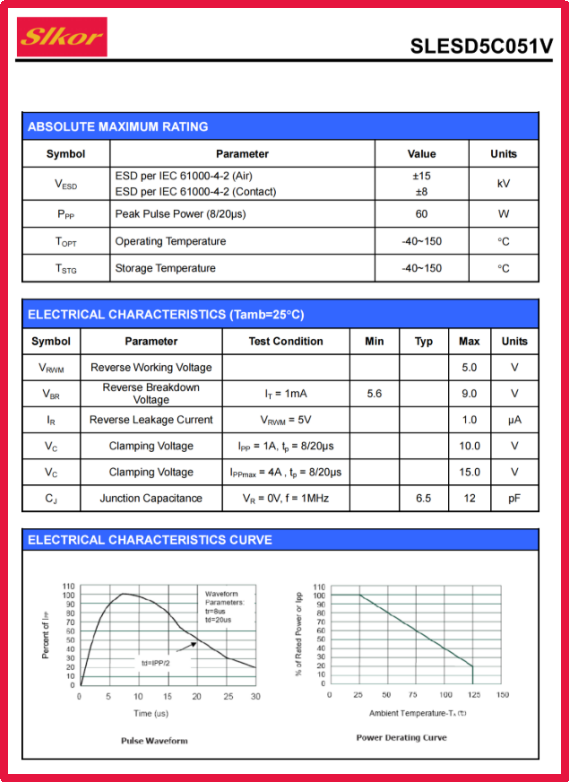

薩科微Slkor靜電保護二極管SLESD5C051V相關參數

薩科微SLESD5C051V的應用范圍廣泛覆蓋了眾多通用消費電子、計算機及工業設備領域：

廣泛應用領域：

計算機與外設：串行/并行端口、鍵盤/鼠標接口、低速外設連接、風扇/傳感器控制線、服務器管理總線。·

辦公設備：打印機、掃描儀控制與接口。

顯示設備：投影儀、顯示器控制端口。

移動設備與配件：手機/配件充電口、低速數據接口、按鍵信號、基礎音頻接口。

便攜儀器：數據采集器、測量儀表I/O、低速通信接口（UART）。

工業控制： PLC I/O模塊、低速現場總線、傳感器/執行器接口。

消費電子：家電控制板、用戶接口信號線。

在設計中，將SLESD5C051V放置在盡可能靠近連接器入口或需要保護的IC引腳位置是發揮其最佳保護效果的關鍵原則。總而言之，薩科微SLESD5C051V ESD保護二極管憑借其微型SOD-523封裝、*的ESD/EFT防護能力（IEC61000-4-2/4-4）、低至6.5pF的結電容、微安級的低泄漏電流以及優異的低箝位電壓性能，為設計工程師提供了一款在空間和信號完整性均受限的通用電子應用中，實現高性價比、高可靠性的電路保護方案。

薩科微slkor靜電保護二極管（ESD）

薩科微slkor榮譽資質和科研成果
