穩壓二極管BZT52C6V8：電子工程師的必備工具

其他|other else|

2024-06-06 23:26:03 811

在電子電路中，穩壓二極管是一種非常重要的元件，它能夠在電路中提供穩定的電壓輸出，保障其他元件的正常工作。在眾多穩壓二極管型號中，BZT52C6V8以其優異的性能和穩定的表現，受到了廣大工程師和技術人員的青睞。本文將詳細介紹BZT52C6V8穩壓二極管的特點、參數及應用。

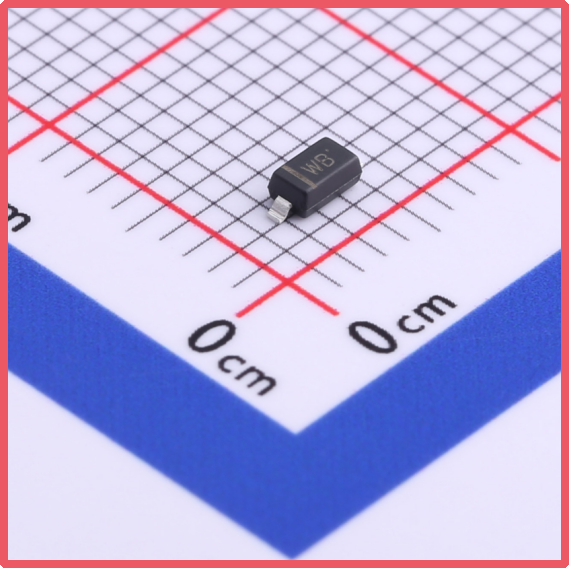

薩科微Slkor穩壓二極管BZT52C6V8產品圖

一、薩科微slkor穩壓二極管BZT52C6V8的主要參數

額定功率：500mW。這是指二極管在正常工作條件下所能承受的最大功率。超過此功率可能導致二極管損壞或性能下降。

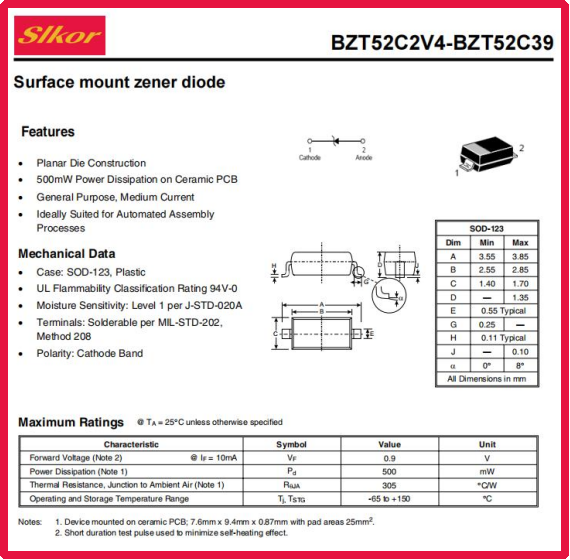

薩科微Slkor穩壓二極管BZT52C6V8規格書

額定電壓：6.8V（典型值）。這是指二極管在反向擊穿時所能保持的近似恒定電壓。實際電壓可能因制造公差、溫度和工作條件而略有不同。

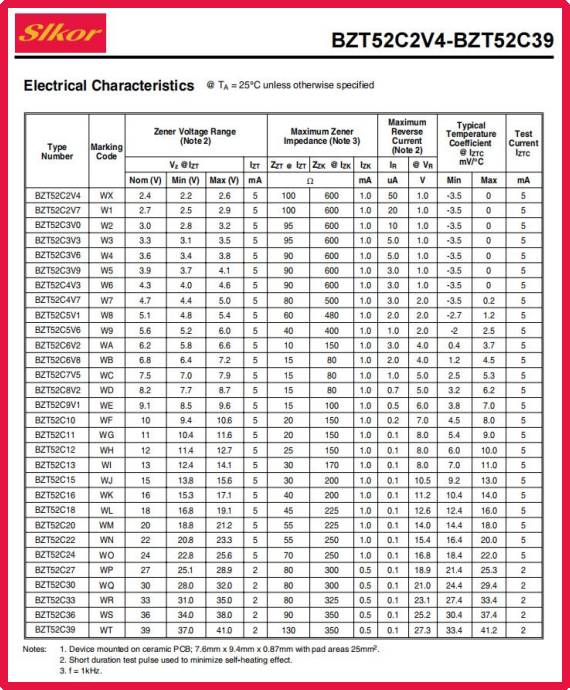

薩科微Slkor穩壓二極管BZT52C6V8相關參數

反向電流（Ir）：2μA@4V。這是指在二極管未達到擊穿電壓時，反向流過二極管的電流。這個值很小，說明二極管在未達到擊穿電壓時具有很高的電阻。

二、薩科微slkor穩壓二極管BZT52C6V8的應用

由于BZT52C6V8穩壓二極管具有高精度和低溫度系數的特點，它常被用于需要精確控制電壓的電路中，如電源電路、放大器電路、傳感器電路等。此外，BZT52C6V8穩壓二極管還可以用于保護電路免受過壓損害。當電路中的電壓超過穩壓二極管的擊穿電壓時，二極管會迅速導通，將多余的電壓泄放到地線，從而保護電路中的其他元件免受損害。

三、薩科微slkor穩壓二極管BZT52C6V8的使用注意事項

在使用BZT52C6V8穩壓二極管時，應確保輸入電壓不超過其額定功率和額定電壓。

在設計電路時，應充分考慮穩壓二極管的溫度系數，確保在不同溫度下電路的穩定工作。

在焊接和安裝過程中，應注意避免對穩壓二極管造成機械損傷或熱損傷。

在使用前，應檢查穩壓二極管的外觀和引腳是否完好，確保沒有損壞或短路現象。

穩壓二極管的替換及運用是一個涉及電子元件替換和電路設計的重要話題。以下是關于穩壓二極管的替換及運用的詳細解釋：

四、穩壓二極管的替換和運用

穩壓二極管的替換

●確定穩壓二極管的參數：

在替換穩壓二極管之前，首先要確定原穩壓二極管的額定電壓和電流。這可以通過從原電路中讀取穩壓二極管的型號，或者使用萬用表測試電路中的電壓和電流來得到。

選擇的穩壓二極管的額定電壓應與原電路中的穩壓二極管相同或者更高，電流應與原電路相當或更大。

●確定穩壓二極管的封裝和引腳數：

穩壓二極管有多種不同的封裝，如DO-35、DO-15、SOT-23等。在替換時，需要確保選擇的穩壓二極管與原電路中的穩壓二極管封裝和引腳數相同或者兼容。

●選擇高質量的穩壓二極管：

在購買穩壓二極管時，應選擇正規廠家的產品，并注意其質量認證和包裝。

●替換步驟：

1.關閉電源，并斷開連接穩壓二極管的線路。

2.使用電烙鐵和吸錫器或彩筆刀依次將舊的穩壓二極管和焊點取下。

3.將新的穩壓二極管放入焊盤上，并將它們與線路連接。

4.使用萬用表或示波器測試連接，確保電路正常。

穩壓二極管的運用

●穩壓作用：

當穩壓二極管在反向接法時，如果反向電壓大于其擊穿電壓，流過二極管的電流會急劇增大，但是它兩端的電壓卻基本不變，從而起到穩壓的作用。

●浪涌保護：

穩壓二極管在準確的電壓下?lián)舸梢宰鳛橄拗苹虮Ｗo(hù)元件使用。例如，當電源電壓超過二極管的穩壓值時，它會導通，使負載與電源分開，從而保護電路免受浪涌電壓的損害。

●串聯運用：

當沒有合適穩壓值的穩壓二極管時，可以將兩個或更多個穩壓二極管正向串聯使用，也可以將穩壓二極管與別的二極管串聯使用，以使穩壓值符合需求。

●其他替代方案：

在某些情況下，可以使用整流二極管、晶體三極管或發光二極管等替代穩壓二極管。例如，硅二極管的正向管壓降約為0.7V，可以作為穩壓值為0.7V的穩壓管使用。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微產品包括二極管三極管、功率器件、電源管理芯片三大系列，近年推出霍爾元件、模擬器件等新產品，在傳感器、Risc-v單片機等產品上面布局！

BZT52C6V8至產品詳細網頁
