10V穩壓二極管MMSZ5240B的詳解與應用

其他|other else|

2024-06-03 23:11:20 516

在現代電子工程中，穩壓二極管是一種不可或缺的電子元件，它在電路中起到穩定電壓的關鍵作用。在眾多穩壓二極管型號中，MMSZ5240B因其獨特的性能參數和廣泛的應用領域而備受關注。

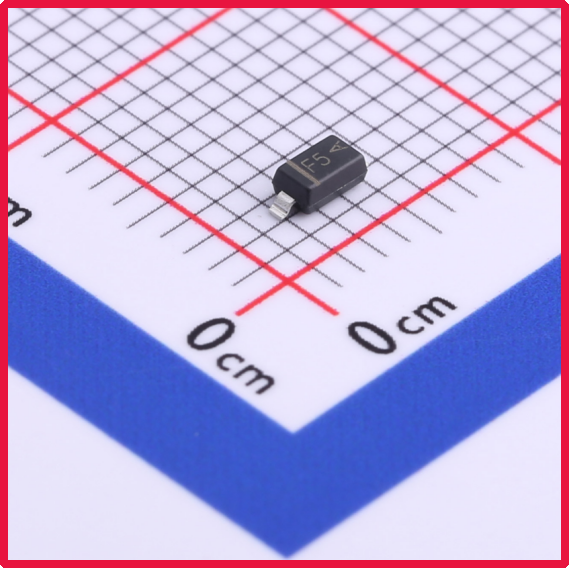

薩科微Slkor穩壓二極管MMSZ5240B產品圖

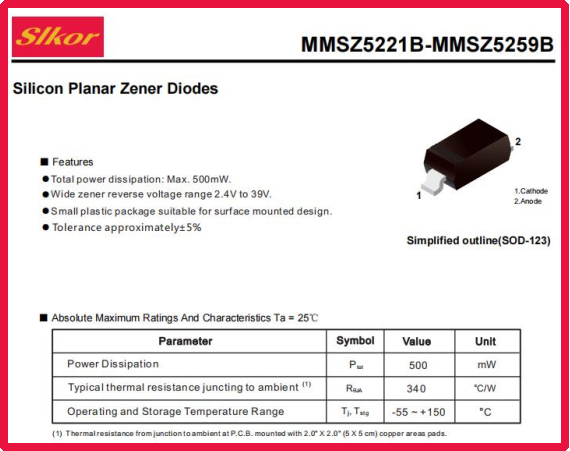

薩科微Slkor穩壓二極管MMSZ5240B規格書

一、薩科微slkor穩壓二極管MMSZ5240B的基本參數

MMSZ5240B穩壓二極管是一款具有高精度和穩定性能的電子元件。其核心參數包括：

穩壓值(標稱值)：10V。這是該二極管在正常工作條件下能夠穩定輸出的電壓值。

精度：±5%。這意味著在實際應用中，MMSZ5240B的輸出電壓可能在9.5V至10.5V之間波動，但這樣的波動范圍對于許多應用來說是可接受的。

功率：500mW。這是二極管能夠承受的最大功率值。在設計電路時，必須確保二極管的工作功率不超過此值，以防止其過熱損壞。

反向電流(Ir)：3nA@8V。這是指當二極管承受8V的反向電壓時，其反向電流的大小。這一參數對于評估二極管的性能以及選擇適當的保護電路具有重要意義。

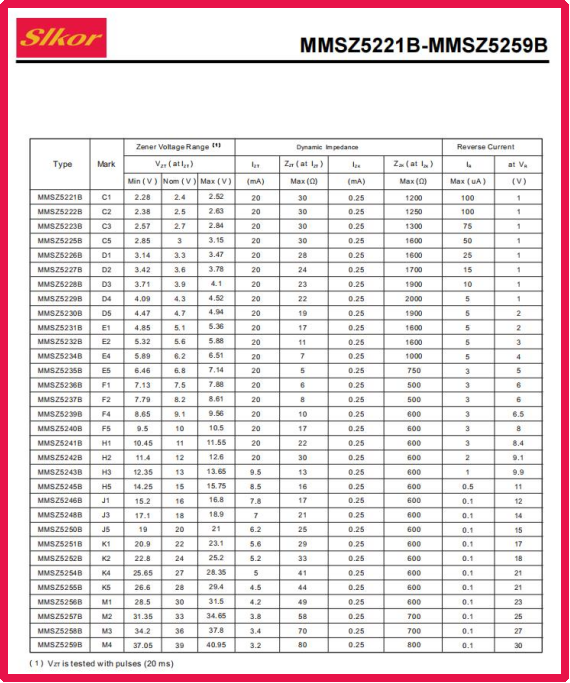

薩科微Slkor穩壓二極管MMSZ5240B相關參數

二、薩科微slkor穩壓二極管MMSZ5240B的應用場景

穩壓二極管MMSZ5240B憑借其高精度（±5%精度）、高穩定性和*的電氣性能，在多個領域都有廣泛的應用。以下是幾個新的應用場景的詳細介紹：

手機電源管理：

電池充電與放電保護：在手機充電和放電過程中，電池電壓會發生變化。MMSZ5240B穩壓二極管能夠確保電池電壓始終穩定在安全的范圍內，防止過充或過放對電池造成損害。

關鍵模塊供電：手機中的攝像頭、顯示屏等關鍵模塊需要穩定的電壓才能正常工作。MMSZ5240B的精確穩壓能力為這些模塊提供了所需的穩定電壓，確保了圖像質量、顯示效果等關鍵性能指標。

信號調節與處理：

音頻設備：在音頻放大器、調音臺等設備中，信號的穩定性對于音質至關重要。MMSZ5240B穩壓二極管可以用于調節信號電壓，確保音頻信號的穩定性和一致性，提高音質。

通信設備：在通信設備中，信號的穩定性和準確性對于數據傳輸至關重要。MMSZ5240B的穩定電壓輸出特性有助于確保通信信號的穩定性和準確性，提高通信質量。

溫度測量與控制：

溫度傳感器：雖然穩壓二極管的反向擊穿電壓與溫度有密切關系，但MMSZ5240B的精確穩壓特性也可以間接用于溫度測量。通過與其他電路元件的配合，可以構建出基于電壓變化的溫度傳感器。

溫度控制系統：在需要精確控制溫度的系統中，如實驗室設備、醫療設備等，MMSZ5240B穩壓二極管可以用于穩定溫度控制電路的電壓，確保溫度控制的準確性和穩定性。

浪涌保護與過壓保護：

電路保護：在電子設備中，浪涌和過壓是常見的威脅。MMSZ5240B穩壓二極管可以作為保護元件使用，在電壓超過其穩壓值時導通，將多余的電壓轉移到地線上，從而保護電路中的其他元件免受損害。

過壓保護電路：在電視機、電腦等電子設備中，MMSZ5240B可以構成過壓保護電路，當電源電壓過高時，通過其穩定電壓的作用使設備進入保護狀態，防止設備受損。

三、薩科微slkor穩壓二極管MMSZ5240B的使用注意事項

在使用MMSZ5240B穩壓二極管時，需要注意以下幾點：

選擇合適的封裝：根據電路設計的需要，選擇合適的封裝類型。不同的封裝類型具有不同的尺寸和引腳排列方式，需要根據實際情況進行選擇。

控制工作功率：確保二極管的工作功率不超過其最大功率值。如果工作功率過高，可能會導致二極管過熱損壞。

注意散熱：在設計電路時，需要考慮到二極管的散熱問題。可以通過增加散熱片、降低環境溫度等方式來提高二極管的散熱性能。
